C200MYS

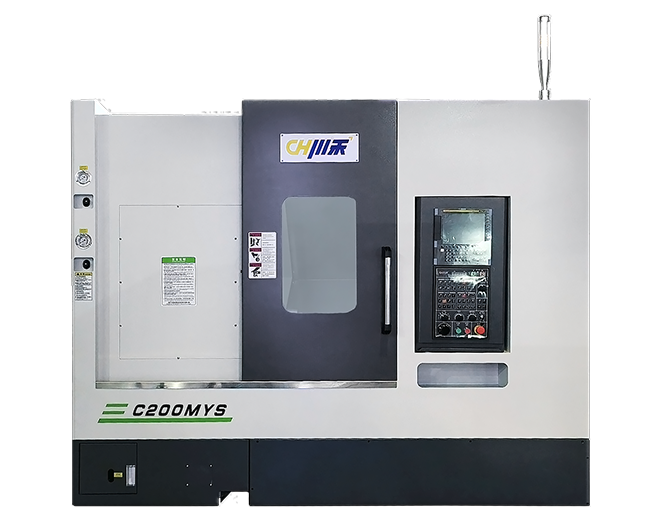

C200MYS 2主軸1タレット旋削?フライス複合工作機械

ダブルスピンドルシングルタレットレイアウトを採用。

シナリオを入手する
C200MYS 2主軸1タレット旋削?フライス複合工作機械

製品の特徴

  • 01
    水平タレット心押し臺旋削およびフライス加工複合工作機械、全體的に 30° の高および低レール傾斜機械ベッドは、設計時點で構造的に分析され、重切削や高速動作による衝撃を最小限に抑え、力の大きさを慎重に分析します。 、十分な剛性を確保するための力の位置とその変形量。
  • 02
    高級ミーハナイト鋳鉄を使用し、人工時効（熱処理）と自然時効処理により內(nèi)部応力を取り除き、最高の剛性、安定性、精度保持力を?qū)g現(xiàn)します。
  • 03
    高精度リアドライブ電動スピンドルを搭載しており、ラジアル剛性が高く、主軸の熱溫度上昇が安定し、熱変形が少なく、動的回転精度が高いシャフトです。
  • 04
    Y軸には12ステーションのBMT55サーボパワータレットと精密油圧心押し臺が裝備されており、內(nèi)外円筒面、內(nèi)外ねじ、円錐面、円弧面、端面、溝入れ、面取りなどを自動的に仕上げることができます。旋削加工では、ワーク端面や外周部の穴あけ、タップ加工、平面加工、4軸連動加工などを行います。

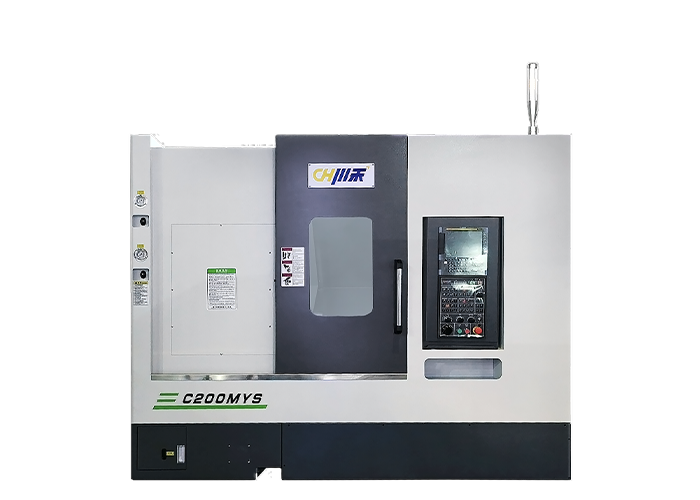

C200MYS 2主軸1タレット旋削?フライス複合工作機械

雙主軸車銑復合

仕様

スピンドル

サブスピンドル

動力付き砲塔

X&Y&Z軸

其他

スピンドル貫通穴徑Φ66mm
スピンドルベアリング徑NN3020+100BAR+NN3018
油圧シリンダサイズ8'
スピンドルノーズA 2-6
スピンドルモーター出力22kW
主軸伝達モードダイレクトドライブ
主軸伝達比

1:1

主軸速度4300rpm
主軸定格出力速度2320rpm(220V)
スピンドル貫通穴徑Φ56mm
スピンドルベアリング徑7016/P4
油圧シリンダサイズ6'
スピンドルノーズA 2-5
スピンドルモーター出力17.5kW(220V)
主軸伝達モード直連馬達
主軸伝達比

1:1

主軸速度5500rpm(220V)
主軸定格出力速度2700rpm(220V)
タレットモデルBMT55-12T
動力付きタレットの容量 (前部と後部のナイフ)12
動力タレットモーター動力7.5/5.5/3kW（ファナック）
パワータレットモータートルク40/24/16Nm（ファナック）
ドライブモーター(ナイフ交換)恵川
工具交換速度（隣接ナイフ/反対刃ナイフ）0.4s/1s
角型ツール

25mm

丸カッターΦ40mm
パワーヘッド（刃物臺）ツール仕様ER32(3~22mm)
回転工具ホルダの最高速度4000rpm
X/Y/Z軸の最大ストローク

250/100/550 mm

X/Y/Z軸早送り24/8/24m/min
X/Y/Z軸スライドレール形狀35mm/硬軌/45mm滾柱
X/Y/Z軸サーボモーター動力1.8kW
X/Y/Z軸ボールネジ徑/ピッチ

Φ32mm/Pitch10(X、Z2）

Φ40mm/Pitch10（Z1、Y）

X/Y/Z軸繰り返し位置決め精度0.005mm
標準コントローラFAUNC OI-TFクーラントモーター出力0.55kW
電圧/電力要件380V/30kVA機械重量4500kg
油圧タンク容量60L外観サイズ（長さ×幅×高さ）

2650×1600×1900mm
