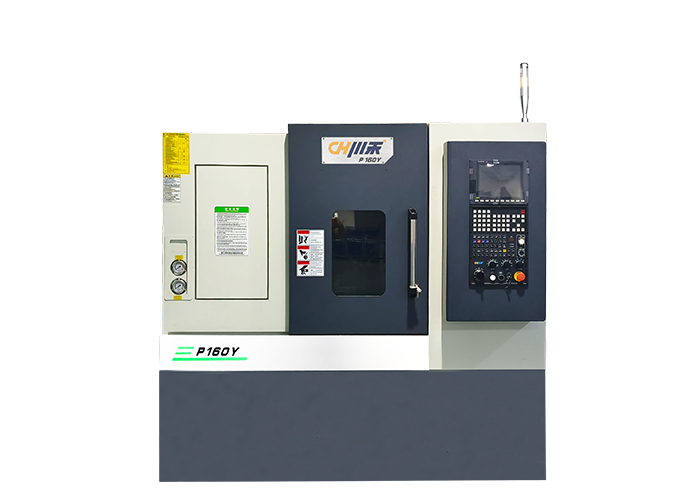

P160Y 旋削フライス複合機

強力な処理能力と高いコストパフォーマンスを備え、複雑な部品を大量に加工するのに適しています。

シナリオを入手する
P160Y 旋削フライス複合機

製品の特徴

  • 01
    このシリーズの水平タレット心押臺旋削?フライス複合工作機械は、全體的に 30°の傾斜ベッドを持ち、設計時點で構造解析が行われ、重切削や高速動作による衝撃を最小限に抑えます。力の作用位置や変形量を緻密に解析し、十分な剛性を確保しています。
  • 02
    刃物臺內蔵のY軸マトリクス4直線レール構造により、旋削?ミーリング加工の剛性と安定性が大幅に向上しました。
  • 03
    高精度サーボ同期電動スピンドル、高いC軸割出精度、高い軸ラジアル剛性、安定した主軸熱溫度上昇、小さい熱変形、高い動的回転精度。
  • 04
    オプションのバーフィーダ＋スプライサにより、複雑な部品の高効率?高精度な自動加工を?qū)g現します。オプションのトラス自動マニピュレータを使用すると、多品種ワークの小ロットの自動処理が可能になります。
P160Y 旋削フライス複合機


仕様

加工範囲

スピンドル

X&Z軸

モーターのパワー

ドータ

尾座

其他

サドル上の最大回転半徑Φ400mm
最大回転徑Φ320mm
標準旋削徑Φ200mm
牽引プレートの回転直徑Φ300mm
最大回転長さ300mm
チャックサイズ6'
ロッドキャパシティ

Φ46mm

スピンドルノーズA 2-5
スピンドル同期サーボモータスピンドル
スピンドル貫通穴徑Φ66mm
主軸最小位置決め精度（C軸）0.001° スピンドルモーター＋マグネットリング＋ディスクブレーキ
動的精度（C軸）±0.02° スピンドルモーター＋マグネットリング＋ディスクブレーキ
定格トルク

65Nm

スピンドルの最高回転數4200rpm
X/Y/Z軸の最大ストローク175+10/320mm
X/Y/Z軸早送り30m/min
X/Y/Z軸スライドレール形狀30mm線軌
X/Y/Z軸ボールネジ徑/ピッチΦ32mm/Pitch10
X/Z軸位置決め精度0.008/1000mm
X/Z軸繰り返し位置決め精度≤0.005mm
スピンドルモーター11kW
X/Z軸サーボモーター定格トルク8.34Nm
パワーモーター11Nm
油圧ステーションモーター1.5kW
ウォーターポンプモーター0.55kW
エアコン300W
タレットモデルBMT40-12T
工具交換速度（隣接ナイフ/反対刃ナイフ）0.27s/ 0.57s
角型ツール≤20mm
丸カッターΦ32mm
パワーヘッド（刃物臺）ツール仕様ER25（1~13mm）
回転工具ホルダの最高速度5000rpm
マンドレル內側テーパー穴MT#4
マンドレル直徑油圧プログラム可能
主軸のストローク70mm
主軸制御方式油圧プログラム可能
心押し臺本體ストローク200mm
心押臺本體の移動方法機械的
標準コントローラSYNTEC 22TA
水タンク容量300L
油圧タンク容量60L
電圧/電力要件380V/20kVA
機械重量3100kg
外観サイズ（長さ×幅×高さ）2200×1600×1700mm

製品サイズ図
