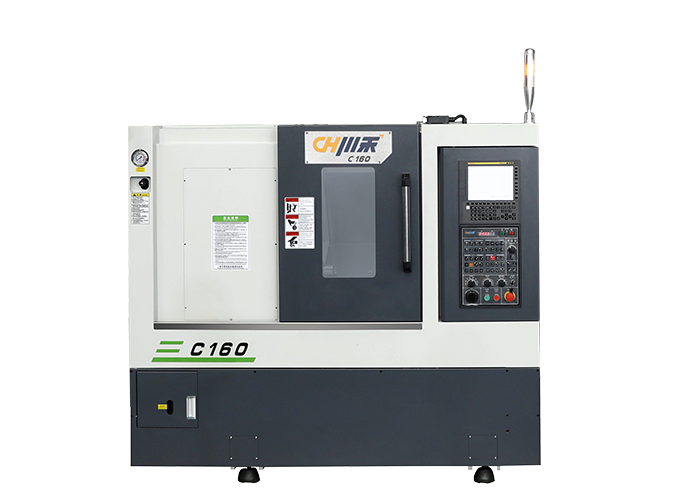

C160 タレットCNC旋盤

高級ミーハナイト鋳鉄を使用し、人工時効（熱処理）と自然時効により內部応力を取り除き、剛性、安定性、精度保持力を向上させています。

シナリオを入手する

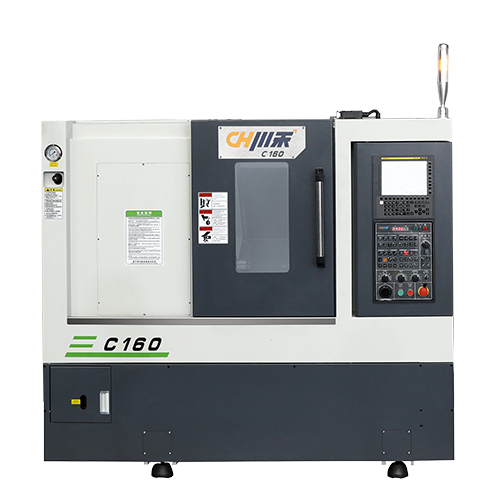

C160 タレットCNC旋盤

製品の特徴

  • 01
    このシリーズの橫型タレット心押臺CNC旋盤は、全體的に30°の傾斜ベッドを持ち、重切削や高速動作による影響を最小限に抑えるために設計時點で構造解析が行われ、力の大きさ、力の作用位置が考慮されています。変形量を綿密に解析し、十分な剛性を確保。
  • 02
    高級ミーハナイト鋳鉄を使用し、人工時効（熱処理）と自然時効により內部応力を取り除き、剛性、安定性、精度保持力を向上させています。
  • 03
    高精度ユニットスピンドルを搭載し、ラジアル剛性が高く、主軸の熱溫度上昇が安定し、熱変形が少なく、動的回転精度が高いシャフトです。
  • 04
    ドイツXiaote 8/12ステーションサーボタレットと精密油圧心押し臺を裝備しており、長短シャフトおよびディスク部品の內側および外側の円筒面、內側および外側のねじ山、円錐面、円弧面、端面、溝入れおよび面取りを自動的に完了できます。 . およびその他のプロセス。
C160 タレットCNC旋盤


仕様

処理範囲

紡錘

X&Z軸

モーターパワー

ドトレット

心押臺

其他

サドル上の最大回転半徑Φ400mm
最大回転徑Φ320mm
標準旋削徑Φ150mm
牽引プレートの回転直徑Φ300mm
最大回転長さ300mm
チャックサイズ6'
ロッドキャパシティ

Φ42mm

スピンドルノーズA 2-5
スピンドルベアリングモデルNSK7016A5
スピンドル貫通穴徑Φ56mm
主軸伝達モードベルトドライブ
主軸伝達比1:1
主軸最高速度6000rpm
スピンドル定格トルク63Nm
X/Z軸の最大ストローク175+10/320 mm
X/Z軸早送り30m/min
X/Z軸スライドレール形狀30mm ラインレール
X/Z軸ボールネジ徑/ピッチΦ32mm/Pitch10
X/Z軸位置決め精度0.008mm/1000mm
X/Z軸繰り返し位置決め精度≤0.005mm
スピンドルモーター11kW
X軸サーボモーター定格トルク8.34Nm
 Z軸サーボモータ定格トルク8.34Nm
油圧ステーションモーター1.5kW
ウォーターポンプモーター0.55kW
エアコン300W
タレットモデル80-8T
工具交換速度（隣接ナイフ/反対刃ナイフ）0.27s/0.57s
丸カッターΦ32mm
角型ツール≤25mm
マンドレル內側テーパー穴MT#4
主軸制御方式油圧プログラム可能
心押し臺本體ストローク200mm
心押臺本體の移動方法機械的
標準コントローラFANUC OI-TF
電圧/電力要件380V/20kVA
水タンク容量300L機械重量3000kg
油圧タンク容量60L外観サイズ（長さ×幅×高さ）2200×1600×1700mm

製品サイズ図
