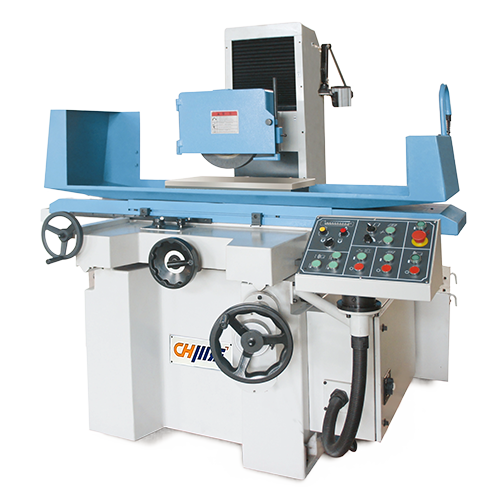

G408K サドル型平面研削盤

最適な設計を支援する 3 次元コンピューター ソフトウェアを使用して、構造の內部補強材の準備が分析されました。

応力を緩和して靭性を向上させ、変形を防ぎます。

シナリオを入手する

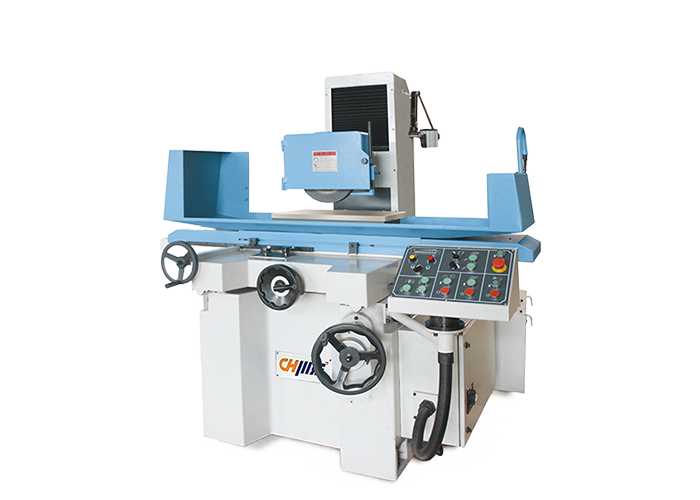

G408K サドル型平面研削盤

製品の特徴

  • 01
    主に砥石を使用して鋼、鋳鉄、非鉄金屬などの様々な材料を研削する工作機械です。ワークの材質や形狀に応じて、さまざまなクランプ方法や位置決め方法が使用できます。一般平面は電磁チャックや作業臺に直接固定して研磨でき、平面、直角面、任意角度、円筒端面などは治具(特注治具)で研磨できます。
  • 02
    ベースにコラムを固定した平面研削盤で、主軸研削盤本體はコラムに固定され、上下（Z方向）に移動し、作業臺はサドルを介して主ベース上で前後（Y方向）に移動します。作業臺は油圧シリンダを介して方向に移動し、サドル上の構造物は左右（X方向）に移動します。
  • 03
    主機、コラム、ヘッドはすべて高級鋳鉄製で、コンピューターソフトウェアによる最適化設計により、內部の補強リブを合理的に配置して応力を緩和することで靭性を向上させ、変形を防ぎます。
G408K サドル型平面研削盤


仕様

ワークベンチ加工範囲

前後送り

上下構造

砥石

馬達

モーター

ワークベンチ作業エリア800×400mm
左右最大移動量880mm
前後の最大移動量450mm
作業面から主軸中心までの最大距離580mm
テーブルの最大耐荷重700kg
作業臺 Tスロット14mm×3N
ワークベンチの速度

2～25m/min

前後ハンドル送り（1グリッド）0.02mm
自動前後送り0.2～20mm
早送り?早戻し（50HZ）1000mm/min
上下の急速移動量300mm/min
前後ハンドル送り（1グリッド）0.01mm
砥石サイズΦ350mm×20-40×Φ127mm
主軸速度

1450rpm

スピンドルモーター5.5kW
上下駆動サーボモーター0.08kW
油圧モーター2.2kW
フラッシュモーター0.18kW
前後駆動モーター0.08kW
外観サイズ（縦×橫×高さ）3600×2700×1900mm
総重量3300kg

コンポーネントの説明

Z軸伝達上下の駆動には精密臺形ネジを採用し正確な送りを?qū)g現、高速昇降モーターを搭載し労働力を軽減します。
スピンドルグループ主軸は工作機械の心臓部です主軸の精度は工作機械の品質を左右する最も重要な要素です當社では臺灣の有名ブランドのオリジナル主軸を使用し、厳格な熱処理と精密機械加工を行っており、NSKとマッチングしています精密マッチングベアリングとスピンドル內部に専用グリースが封入されており、メンテナンスフリーで長期間安心してご使用いただけます。
使用環境條件

相対濕度：35～90%R/H（結露なきこと）

周囲溫度：0℃_x005f∽40℃

空気媒體: 非腐食性媒體

光: 十分な明るさと換気の良さ

工作機械は上記のような使用環境下で長期間安定して動作することが必要です。

運用?保守スペースG408K の機械サイズは長さ 3600mm、幅 2700mm、高さ 1900mm ですが、安全上の理由と操作およびメンテナンスの利便性を考慮すると、機械のサイズよりもスペースを大きくする必要があります。左側に 500mm を殘すことをお?jiǎng)幛幛筏蓼?。そして右?cè)。
