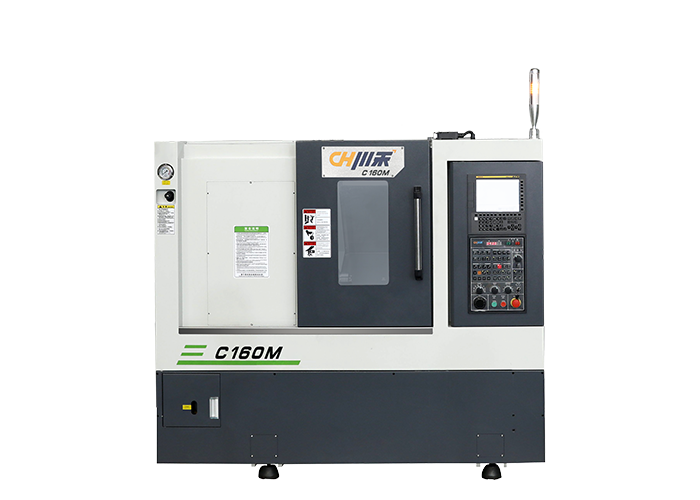

C160M 旋削フライス複合機

主軸の熱溫度上昇が安定しており、熱変形が少なく、動的回転精度が高いです。

シナリオを入手する

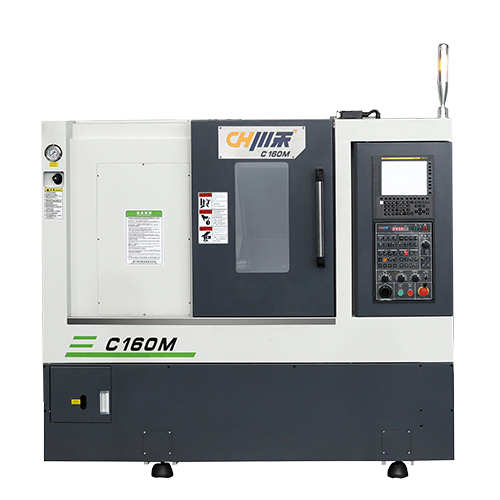

C160M 旋削フライス複合機

製品の特徴

  • 01
    このシリーズの橫型タレット心押臺CNC旋盤は、全體的に30°の傾斜ベッドを持ち、重切削や高速動作による影響を最小限に抑えるために設計時點で構造解析が行われ、力の大きさ、力の作用位置が考慮されています。変形量を綿密に解析し、十分な剛性を確保。
  • 02
    高級ミーハナイト鋳鉄を使用し、人工時効（熱処理）と自然時効処理により內部応力を取り除き、最高の剛性、安定性、精度保持力を?qū)g現します。
  • 03
    高精度ユニットスピンドルと複列ローラタイプの重切削軸受を搭載し、ラジアル剛性が高く、主軸の熱溫度上昇が安定し、熱変形が少なく、動的回転精度が高いシャフトです。
  • 04
    12 ステーションの BMT40 サーボ駆動タレットと精密油圧心押し臺を裝備しており、內外円筒面、內外ねじ、円錐面、円弧面、端面、溝入れ、面取り、その他の旋削加工を長時間にわたって自動的に完了できます。短軸、円板部品を加工し、ワーク端面や外周部の穴あけ加工、タッピング加工、三軸連動ミーリング加工などを行います。
C160M 旋削フライス複合機


仕様

加工範囲

スピンドル

X&Z軸

モーターのパワー

ドータ

尾座

其他

サドル上の最大回転半徑Φ400mm
最大回転徑Φ320mm
標準旋削徑Φ200mm
牽引プレートの回転直徑Φ300mm
最大回転長さ300mm
チャックサイズ6’
ロッドキャパシティ

Φ52mm

スピンドルノーズA 2-5
スピンドルベアリングモデル同期サーボモータスピンドル
スピンドル貫通穴徑Φ66mm
主軸最小位置決め精度（C軸）0.001° スピンドルモーター＋マグネットリング＋ディスクブレーキ
動的精度（C軸）±0.02° スピンドルモーター＋マグネットリング＋ディスクブレーキ
定格トルク65Nm
スピンドルの最高回転數4200rpm
X/Z軸の最大ストローク175+10/320 mm
X/Z軸早送り30m/min
X/Z軸スライドレール形狀30mm ラインレール
X/Z軸ボールネジ徑/ピッチΦ32mm/Pitch10
X/Z軸位置決め精度0.008mm/1000mm
X/Z軸繰り返し位置決め精度≤0.005mm
スピンドルモーター11kW
X/Z軸サーボモーター定格トルク8.34Nm
パワーモーター11Nm
油圧ステーションモーター1.5kW
ウォーターポンプモーター0.55kW
エアコン300W
タレットモデルBMT40-12T
工具交換速度（隣接ナイフ/反対刃ナイフ）0.27s/ 0.57s
丸カッターΦ32mm
角型ツール≤20mm
パワーヘッド（刃物臺）ツール仕様ER25（1~13mm）
回転工具ホルダの最高速度5000rpm
マンドレル內側テーパー穴MT#4
マンドレル直徑70mm
主軸のストローク100mm
主軸制御方式油圧プログラム可能
心押し臺本體ストローク200mm
心押臺本體の移動方法機械的
標準コントローラSYNTEC 22TA電圧/電力要件380V/20kVA
水タンク容量300L機械重量3100kg
油圧タンク容量60L外観サイズ（長さ×幅×高さ）2200×1600×1700mm

製品サイズ図
