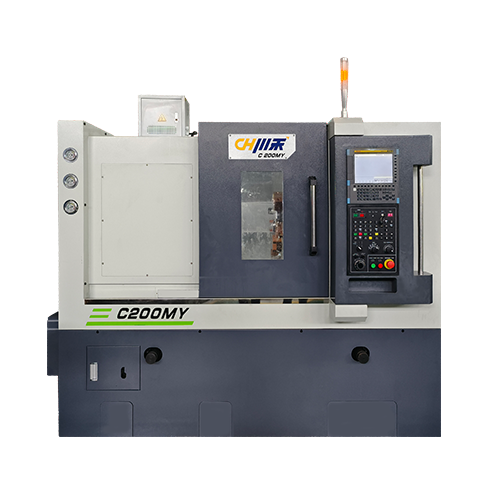

C200MY 旋削フライス複合機

主軸の熱溫度上昇が安定しており、熱変形が少なく、動的回転精度が高いです。

シナリオを入手する
C200MY 旋削フライス複合機

製品の特徴

  • 01
    このシリーズの水平タレット心押臺旋削?フライス複合工作機械は、全體で 30° の高低レール傾斜ベッドを備えており、設計時に構造解析を?qū)g施し、重切削や高速動作による影響を最小限に抑えます。力、力の位置、力の働きを緻密に解析し、変形させることで十分な剛性を確保しています。
  • 02
    高級ミーハナイト鋳鉄を使用し、人工時効（熱処理）と自然時効処理により內部応力を取り除き、最高の剛性、安定性、精度保持力を?qū)g現します。
  • 03
    高精度リアドライブ電動スピンドルを搭載しており、ラジアル剛性が高く、主軸の熱溫度上昇が安定し、熱変形が少なく、動的回転精度が高いシャフトです。
  • 04
    Y軸には12ステーションのBMT55サーボパワータレットと精密油圧心押し臺が裝備されており、內外円筒面、內外ねじ、円錐面、円弧面、端面、溝入れ、面取りなどを自動的に仕上げることができます。旋削加工では、ワーク端面や外周部の穴あけ、タップ加工、平面加工、4軸連動加工などを行います。

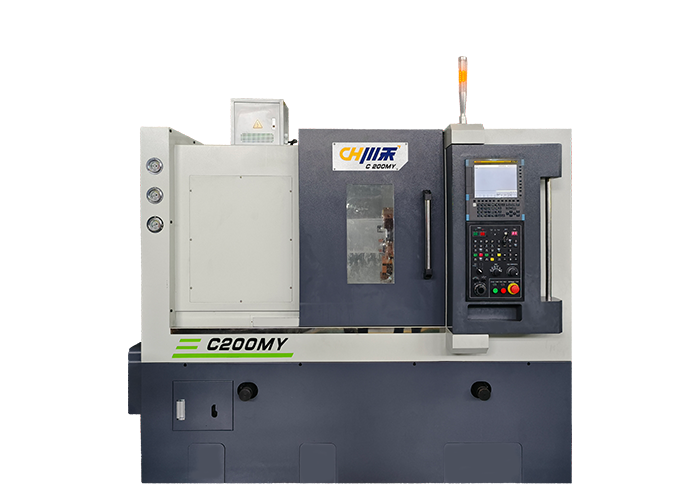

C200MY 旋削フライス複合機


仕様

加工範囲

スピンドル

X&Z軸

モーターのパワー

ドータ

尾座

其他

サドル上の最大回転半徑Φ560mm
最大回転徑Φ330mm
標準旋削徑Φ200mm
牽引プレートの回転直徑Φ300mm
最大回転長さ450mm
チャックサイズ8'
ロッドキャパシティ

Φ52mm

スピンドルノーズA 2-6
スピンドルベアリングモデル同期サーボモータスピンドル
スピンドル貫通穴徑Φ66mm
主軸最小位置決め精度（C軸）0.001° スピンドルモーター＋マグネットリング＋ディスクブレーキ
動的精度（C軸）±0.02° スピンドルモーター＋マグネットリング＋ディスクブレーキ
定格トルク103Nm
スピンドルの最高回転數4200rpm
X/Y/Z 軸の最大ストローク200/100/550mm
X/Y/Z 軸早送り24/8/24m/min
X/Y/Z 軸スライドレール形狀35mm/ハードレール/45mm ローラー
X/Y/Z 軸位置決め精度0.008mm/1000mm
X/Z 軸繰り返し位置決め精度≤0.005mm
スピンドルモーター15kW
X/Z軸サーボモーター定格トルク11Nm/Y軸10.5Nm
パワーモーター20Nm
油圧ステーションモーター1.5kW
ウォーターポンプモーター0.55kW
エアコン300W
タレットモデルBMT55-12T
工具交換速度（隣接ナイフ/反対刃ナイフ）0.57s/ 0.95s
丸カッターΦ40mm
角型ツール≤25mm
パワーヘッド（刃物臺）ツール仕様ER32（3～22mm)
回転工具ホルダの最高速度4000rpm
マンドレル內側テーパー穴MT#4
マンドレル直徑Φ80mm(スリーブタイプ）
主軸のストローク100mm
主軸制御方式油圧プログラム可能
心押し臺本體ストローク400mm
心押臺本體の移動方法機械的
標準コントローラFANUC 01-TF電圧/電力要件380V/30kVA
水タンク容量300L機械重量4500kg
油圧タンク容量60L外観サイズ（長さ×幅×高さ）

2650×1600×1900mm
