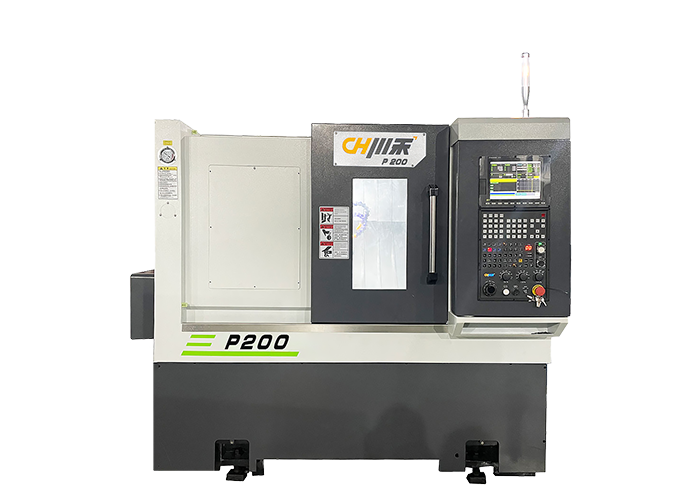

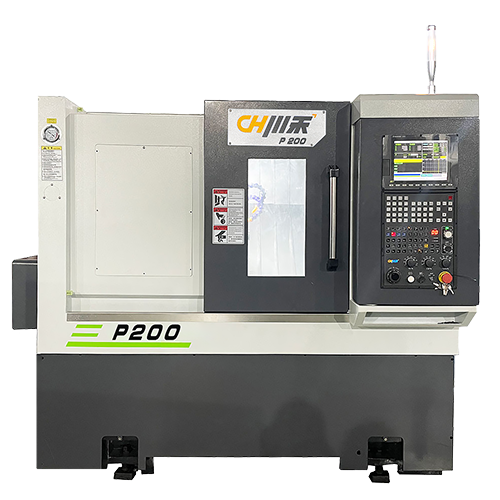

P200 自動換刀旋盤
ナイフ列の設計、ナイフ列ホルダーはツールを直線に配置し、ツールの交換は迅速かつ正確です。
処理時間を節約し、メンテナンスコストを削減します。
自動換刀旋盤
タレット旋盤
旋削フライス複合機
ダブルスピンドル旋削複合
精密平面研削盤
P120
P160
P200
処理範囲
サドル上の最大回転半徑Φ320mm
最大回転徑Φ300mm
標準旋削徑Φ120mm
牽引プレートの回転直徑Φ126mm
最大回転長さ300mm
チャックサイズ5'
ロッドキャパシティΦ36mm
処理範囲
サドル上の最大回転半徑Φ400mm
最大回転徑Φ300mm
標準旋削徑Φ150mm
牽引プレートの回転直徑Φ126mm
最大回転長さ340mm
チャックサイズ6'
ロッドキャパシティΦ46mm
処理範囲
サドル上の最大回転半徑Φ400mm
最大回転徑Φ300mm
標準旋削徑Φ150mm
牽引プレートの回転直徑Φ126mm
最大回転長さ320mm
チャックサイズ8'
ロッドキャパシティΦ52mm
C160
C200
C250
C300
C200-300
C200-500
C250-500
C250-1000
C300-1000
C300-1500
C300-2000
処理範囲
サドル上の最大回転半徑Φ730mm
最大回転徑Φ620mm
標準旋削徑Φ300mm
牽引プレートの回転直徑Φ440mm
最大回転長さ1000mm
チャックサイズ12'
ロッドキャパシティΦ75mm
処理範囲
床鞍上最大旋徑Φ730mm
最大車削直徑Φ620mm
標準車削直徑Φ300mm
拖板上最大回轉直徑Φ440mm
最大車削長度1500mm
卡盤尺寸12'
棒材容徑Φ75mm
処理範囲
床鞍上最大旋徑Φ730mm
最大車削直徑Φ640mm
標準車削直徑Φ300mm
拖板上最大回轉直徑Φ440mm
最大車削長度2240mm
卡盤尺寸12'
棒材容徑Φ75mm
P160Y
P160MY
C160M
C160MY
C200M
C200MY
処理範囲
サドル上の最大回転半徑Φ400mm
最大回転徑Φ320mm
標準旋削徑Φ200mm
牽引プレートの回転直徑Φ300mm
最大回転長さ300mm
チャックサイズ6'
ロッドキャパシティΦ46mm
処理範囲
サドル上の最大回転半徑Φ480mm
最大回転徑Φ200mm
標準旋削徑Φ150mm
牽引プレートの回転直徑Φ250mm
最大回転長さ300mm
チャックサイズ6'
ロッドキャパシティΦ46mm
処理範囲
サドル上の最大回転半徑Φ400mm
最大回転徑Φ320mm
標準旋削徑Φ200mm
牽引プレートの回転直徑Φ300mm
最大回転長さ300mm
チャックサイズ6'
ロッドキャパシティΦ52mm
処理範囲
サドル上の最大回転半徑Φ400mm
最大回転徑Φ225mm
標準旋削徑Φ150mm
牽引プレートの回転直徑Φ300mm
最大回転長さ240mm
チャックサイズ6'
ロッドキャパシティΦ42mm
処理範囲
サドル上の最大回転半徑Φ400mm
最大回転徑Φ320mm
標準旋削徑Φ200mm
牽引プレートの回転直徑Φ300mm
最大回転長さ300mm
チャックサイズ8'
ロッドキャパシティΦ52mm
処理範囲
サドル上の最大回転半徑Φ560mm
最大回転徑Φ330mm
標準旋削徑Φ200mm
牽引プレートの回転直徑Φ300mm
最大回転長さ450mm
チャックサイズ8'
ロッドキャパシティΦ52mm
C200MYS
CX200
処理範囲
スピンドル貫通穴徑Φ66mm
スピンドルベアリング直徑NN3020+100BAR+NN3018
油圧シリンダ徑8'
スピンドルノーズA 2-6
スピンドルモーター出力22kW
主軸伝達モードダイレクトドライブ
主軸伝達比1:1
主軸速度4300rpm
主軸定格出力速度2320rpm(220V)
処理範囲
スピンドル貫通穴徑Φ66mm
スピンドルベアリング直徑NN3020+100BAR+NN3018
油圧シリンダ徑8'
スピンドルノーズA 2-6
スピンドルモーター出力22kW
主軸伝達モードダイレクトドライブ
主軸伝達比1:1
主軸速度4300rpm
主軸定格出力速度2320rpm(220V)
サドル型平面研削盤
移動カラム平面研削盤
精密CNC平面研削盤
G818A
G818S
G2550A
G2550S
G306K
G306S
G408K
G408S
処理範囲
ワークベンチ作業エリア460X200mm
左右最大移動量540mm
前後の最大移動量250mm
作業面から主軸中心までの最大距離475mm
テーブルの最大耐荷重150kg
作業臺 Tスロット14mm×1N
ワークベンチの速度5~25m/min
処理範囲
ワークベンチ作業エリア460X200mm
左右最大移動量540mm
前後の最大移動量240mm
作業面から主軸中心までの最大距離475mm
テーブルの最大耐荷重150kg
作業臺 Tスロット14mm×1N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア500X250mm
左右最大移動量560mm
前後の最大移動量275mm
作業面から主軸中心までの最大距離475mm
テーブルの最大耐荷重250kg
作業臺 Tスロット14mm×1N
ワークベンチの速度5~25m/min
処理範囲
ワークベンチ作業エリア500X250mm
左右最大移動量560mm
前後の最大移動量275mm
作業面から主軸中心までの最大距離475mm
テーブルの最大耐荷重250kg
作業臺 Tスロット14mm×1N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア600×300mm
左右最大移動量680mm
前後の最大移動量340mm
作業面から主軸中心までの最大距離570mm
テーブルの最大耐荷重420kg
作業臺 Tスロット14mm×1N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア600×300mm
左右最大移動量680mm
前後の最大移動量340mm
作業面から主軸中心までの最大距離570mm
テーブルの最大耐荷重420kg
作業臺 Tスロット14mm×1N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア800×400mm
左右最大移動量880mm
前後の最大移動量450mm
作業面から主軸中心までの最大距離580mm
テーブルの最大耐荷重700kg
作業臺 Tスロット14mm×3N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア800×400mm
左右最大移動量880mm
前後の最大移動量450mm
作業面から主軸中心までの最大距離580mm
テーブルの最大耐荷重700kg
作業臺 Tスロット14mm×3N
ワークベンチの速度2~25m/min
G5010S
G5012S
G6015S
G6030S
G7020S
処理範囲
ワークベンチ作業エリア1000X500mm
左右最大移動量1140mm
前後の最大移動量540mm
作業面から主軸中心までの最大距離600mm
テーブルの最大耐荷重800kg
作業臺 Tスロット14mm×3N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア1200X500mm
左右最大移動量1340mm
前後の最大移動量540mm
作業面から主軸中心までの最大距離600mm
テーブルの最大耐荷重800kg
作業臺 Tスロット14mm×3N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア1500×600mm
左右最大移動量1600mm
前後の最大移動量660mm
作業面から主軸中心までの最大距離700mm
テーブルの最大耐荷重800kg
作業臺 Tスロット16mm×3N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア3000×600mm
左右最大移動量3250mm
前後の最大移動量660mm
作業面から主軸中心までの最大距離700mm
テーブルの最大耐荷重1500kg
作業臺 Tスロット16mm×3N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア2000×700mm
左右最大移動量2230mm
前後の最大移動量760mm
作業面から主軸中心までの最大距離700mm
テーブルの最大耐荷重1500kg
作業臺 Tスロット16mm×3N
ワークベンチの速度2~25m/min
G818A
G818S
G2550A
G2550S
G306K
G306S
G408K
G408S
G5010S
G5012S
G6015S
G6030S
G7020S
処理範囲
ワークベンチ作業エリア460X200mm
左右最大移動量540mm
前後の最大移動量250mm
作業面から主軸中心までの最大距離475mm
テーブルの最大耐荷重150kg
作業臺 Tスロット14mm×1N
ワークベンチの速度5~25m/min
処理範囲
ワークベンチ作業エリア460X200mm
左右最大移動量540mm
前後の最大移動量240mm
作業面から主軸中心までの最大距離475mm
テーブルの最大耐荷重150kg
作業臺 Tスロット14mm×1N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア500X250mm
左右最大移動量560mm
前後の最大移動量275mm
作業面から主軸中心までの最大距離475mm
テーブルの最大耐荷重250kg
作業臺 Tスロット14mm×1N
ワークベンチの速度5~25m/min
処理範囲
ワークベンチ作業エリア500X250mm
左右最大移動量560mm
前後の最大移動量275mm
作業面から主軸中心までの最大距離475mm
テーブルの最大耐荷重250kg
作業臺 Tスロット14mm×1N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア600×300mm
左右最大移動量680mm
前後の最大移動量340mm
作業面から主軸中心までの最大距離570mm
テーブルの最大耐荷重420kg
作業臺 Tスロット14mm×1N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア600×300mm
左右最大移動量680mm
前後の最大移動量340mm
作業面から主軸中心までの最大距離570mm
テーブルの最大耐荷重420kg
作業臺 Tスロット14mm×1N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア800×400mm
左右最大移動量880mm
前後の最大移動量450mm
作業面から主軸中心までの最大距離580mm
テーブルの最大耐荷重700kg
作業臺 Tスロット14mm×3N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア800×400mm
左右最大移動量880mm
前後の最大移動量450mm
作業面から主軸中心までの最大距離580mm
テーブルの最大耐荷重700kg
作業臺 Tスロット14mm×3N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア1000X500mm
左右最大移動量1140mm
前後の最大移動量540mm
作業面から主軸中心までの最大距離600mm
テーブルの最大耐荷重800kg
作業臺 Tスロット14mm×3N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア1200X500mm
左右最大移動量1340mm
前後の最大移動量540mm
作業面から主軸中心までの最大距離600mm
テーブルの最大耐荷重800kg
作業臺 Tスロット14mm×3N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア1500×600mm
左右最大移動量1600mm
前後の最大移動量660mm
作業面から主軸中心までの最大距離700mm
テーブルの最大耐荷重800kg
作業臺 Tスロット16mm×3N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア3000×600mm
左右最大移動量3250mm
前後の最大移動量660mm
作業面から主軸中心までの最大距離700mm
テーブルの最大耐荷重1500kg
作業臺 Tスロット16mm×3N
ワークベンチの速度2~25m/min
処理範囲
ワークベンチ作業エリア2000×700mm
左右最大移動量2230mm
前後の最大移動量760mm
作業面から主軸中心までの最大距離700mm
テーブルの最大耐荷重1500kg
作業臺 Tスロット16mm×3N
ワークベンチの速度2~25m/min
ナイフ列の設計、ナイフ列ホルダーはツールを直線に配置し、ツールの交換は迅速かつ正確です。
処理時間を節約し、メンテナンスコストを削減します。
加工範囲
スピンドル
X&Z軸
モーターのパワー
他の
サドル上の最大回転半徑 | Φ400mm |
最大回転徑 | Φ300mm |
標準旋削徑 | Φ150mm |
牽引プレートの回転直徑 | Φ126mm |
最大回転長さ | 320mm |
チャックサイズ | 8' |
ロッドキャパシティ | Φ52mm |
スピンドルノーズ | A 2-6 |
スピンドルベアリングモデル | NN3020+100BAR+NN3018 |
スピンドル貫通穴徑 | Φ66mm |
主軸伝達モード | ベルト駆動 |
主軸伝達比 | 1:1 |
主軸最高速度 | 4200rpm |
スピンドル定格トルク | 65Nm |
X/Z軸の最大ストローク | 460/340mm |
X/Z軸早送り | 30m/min |
X/Z軸スライドレール形狀 | 35mm 線軌 |
X/Z軸ボールネジ徑/ピッチ | Φ32mm/Pitch10 |
X/Z軸位置決め精度 | 0.008mm/1000mm |
X/Z軸繰り返し位置決め精度 | ≤0.005mm |
スピンドルモーター出力 | 11kW |
X軸サーボモータ定格トルク | 8Nm |
Z軸サーボモータ定格トルク | 8Nm |
油圧ステーションモーター | 0.75kW |
ウォーターポンプモーター | 0.55kW |
ホット/コールドスイッチ | 300W |
標準コントローラ | SYNTEC 22TA | ツールマガジン | 5列のツールホルダー |
電圧/電力要件 | 380V/19kVA | 角型ツール | ≤25mm |
油圧タンク容量 | 30L | 丸カッター | Φ32mm |
機械重量 | 2800kg | 外観サイズ(長さ×幅×高さ) | 2200×1600×1700mm |
