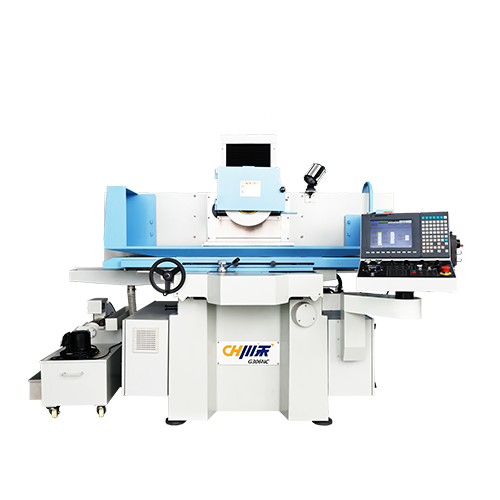

G306NC 精密CNC平面研削盤

クロス作業臺、高剛性コラム、精密スピンドルのレイアウトを採用し、コンパクトな構造となっています。応力を緩和して靭性を向上させ、変形を防ぎます。

シナリオを入手する
G306NC 精密CNC平面研削盤

製品の特徴

  • 01
    主軸研削ヘッド本體はコラムに固定されて上下（Y方向）に移動し、スライドシートは主機に沿って前後（Z方向）に移動し、作業臺はスライドに沿って左右（X方向）に移動します。シート。
  • 02
    メインマシンは高級鋳鉄製で、コンピュータソフトウェアによる三次元最適化設計を採用し、內部の補強リブと組み合わせて厚い補強リブで補強し、靭性を向上させ、変形を防ぎます、ブリネル硬度は180度以上に達します。
  • 03
    X軸は外部の獨立した油圧ステーションを採用しており、油圧シリンダーでワークテーブルをメインベース上で前後に押すことでスムーズで滑らかなX軸の動きを?qū)g現します。メインマシンの変形に対する溫度上昇の影響を軽減するために、スローオーバーフローによりワークテーブルを最も遅い 2 ～ 25m/min で移動させることができ、硬くて脆い材料の研削に適しています。
  • 04
    Z 軸は、AC モーターを使用して同期ベルトを駆動し、ボールねじに接続されています。周波數コンバーターが速度を調整して、ワークベンチがホスト上で前後に移動できるようにします。前後の動作よりも正確かつ安定して動作します。業界初のリアコントローラー 前後の速度が調整可能で、砥石のドレッシングに便利で、騒音も少なく、振動も非常に少ないです。
G306NC 精密CNC平面研削盤

平面磨床

仕様

ワークベンチ加工範囲

前後送り

上下構造

砥石

モーター

其他

ワークベンチ作業エリア600×300mm
左右最大移動量680mm
前後の最大移動量340mm
作業面から主軸中心までの最大距離540mm
テーブルの最大耐荷重420kg
作業臺 Tスロット14mm×1N
ワークベンチの速度

2～25m/min

前後ハンドル送り（1グリッド）0.01mm
自動前後送り0.005-20mm
早送り?早戻し（50HZ）0-1500mm/min 設定可能
上下の急速移動量0-330mm/min 設定可能
上下自動送り量0-0.1mm
砥石サイズΦ350mm×20-40×Φ127mm
主軸速度

1450rpm

スピンドルモーター3.75kW
上下駆動サーボモーター0.4kWサーボ
油圧モーター1.1kW
フラッシュモーター0.18kW
外観サイズ（縦×橫×高さ）2600×2400×1900mm
総重量2200kg

コンポーネントの説明

3軸ガイドレール

X軸はあらゆる種類の研削に適したフラットV字型デザインを採用し、作業臺のスライドレール表面は輸入されたオリジナルテフロン(Turcite-B)で覆われ、減衰係數を低減し、作業臺の走行性を向上させます。精巧な職人技で滑らかに作られており、スクラッチ操作と自動潤滑システムを組み合わせて強制潤滑を行うことで、精度と耐久性を確保し、機械の耐用年數を延ばします。

Y軸は日本の三菱PLCを採用し、三菱サーボモーターはオリジナルの臺灣ウォームギアを介して研磨グレードのボールネジに直接接続されており、上下の送り精度が高く応答性が高く、最小送り精度は0.001に達します。んん。

Z軸スライドレールはTurcit-Bに密著するダブルVガイドレール設計を採用し、手作業で精密に削り出してスムーズな動きを保証します。

スピンドルグループ主軸は工作機械の心臓部であり、主軸の精度は工作機械の品質の象徴です。 306 シリーズ工作機械はすべて臺灣の有名ブランドの主軸を使用しており、安定したコラムと低振動の主軸モーターを備えており、高い切削能力と高い精度保持を備えています。主軸には特殊グリースが封入されており、保護のために獨自のラビリンスシールが使用されています。メンテナンスフリーでスピンドルを長期間使用することができます。
制御システム

臺灣の新世代制御システムを採用しており、故障が少なく、保守、変更、監視が容易です。

潤滑強制間欠給油裝置により、機械全體の潤滑を自動かつ完全に行うことができ、過剰な潤滑油や不要な油の生成を防ぎます。
フケを取り除く標準裝備の磁選機により切斷面品質が向上し、環境に優しく、切削水の交換時間も短縮できます。
工作機械の保護標準裝備の船型スプラッシュガードと大型後壁パネルにより、作業臺內の切削液の作業臺外への飛散を防ぎます。
使用環境條件

相対濕度：35～90%R/H（結露なきこと）

周囲溫度：0℃_x005f∽40℃

空気媒體: 非腐食性媒體

光: 十分な明るさと換気の良さ

工作機械は上記のような使用環境下で長期間安定して動作することが必要です。

運用?保守スペースG306NC 機械のサイズは長さ 2600mm、幅 2400mm、高さ 1900mm です。安全上の理由と操作およびメンテナンスの利便性を考慮すると、機械のサイズよりも大きなスペースが必要です。各辺 500mm を殘すことをお勧めします。
