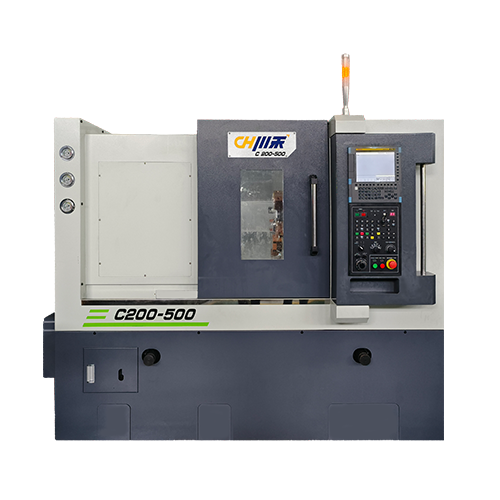

C200-500 タレットCNC旋盤

ラジアル剛性が高く、主軸の熱溫度上昇が安定し、熱変形が少なく、動的回転精度が高いシャフトです。

シナリオを入手する

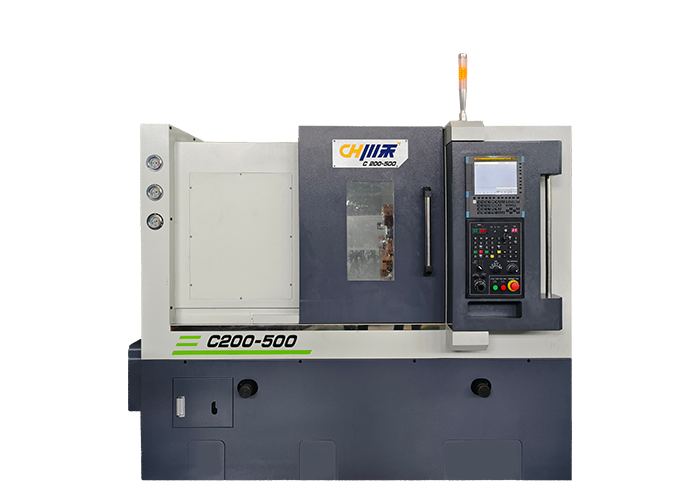

C200-500 タレットCNC旋盤

製品の特徴

  • 01
    このシリーズの橫型タレット心押臺CNC旋盤は、全體的に30°の傾斜ベッドを持ち、重切削や高速動作による影響を最小限に抑えるために設計時點で構造解析が行われ、力の大きさ、力の作用位置が考慮されています。変形量を綿密に解析し、十分な剛性を確保。
  • 02
    高級ミーハナイト鋳鉄を使用し、人工時効（熱処理）と自然時効により內部応力を取り除き、剛性、安定性、精度保持力を向上させています。
  • 03
    高精度ユニットスピンドルと複列ローラタイプの重切削軸受を搭載し、ラジアル剛性が高く、主軸の熱溫度上昇が安定し、熱変形が少なく、動的回転精度が高いシャフトです。
  • 04
    標準的なドイツ Xiaote 12 ステーション サーボ タレットと精密油圧心押し臺は、長短シャフトおよびディスク部品の內側および外側の円筒面、內側および外側のねじ山、円錐面、円弧面、端面、溝入れ、面取りなどを自動的に完成させることができます。 .プロセス。
C200-500 タレットCNC旋盤


仕様

処理範囲

紡錘

X&Z軸

モーターパワー

ドトレット

心押臺

其他

サドル上の最大回転半徑Φ560mm
最大回転徑Φ400mm
標準旋削徑Φ200mm
牽引プレートの回転直徑Φ300mm
最大回転長さ488mm
チャックサイズ8'
ロッドキャパシティ

Φ52mm

スピンドルノーズA 2-6
スピンドルベアリングモデルNN3020+100BAR+NN3018
スピンドル貫通穴徑Φ66mm
主軸伝達モード皮帶傳動
主軸伝達比1:1
主軸最高速度4200rpm
スピンドル定格トルク89.5 Nm
X/Z軸の最大ストローク230+15/530mm
X/Z軸早送り30m/min
X/Z軸スライドレール形狀45mm 線軌
X/Z軸ボールネジ徑/ピッチΦ32/40mm*Pitch10
X/Z軸位置決め精度0.008mm/1000mm
X/Z軸繰り返し位置決め精度≤0.005mm
スピンドルモーター11kW
X軸サーボモータ定格トルク11.5Nm
Z軸サーボモータ定格トルク11.5Nm
油圧ステーションモーター1.5kW
ウォーターポンプモーター0.55kW
エアコン300W
タレットモデル100-12T
工具交換速度（隣接ナイフ/反対刃ナイフ）0.27s/0.57s
丸カッターΦ40mm
角型ツール≤25mm
マンドレル內側テーパー穴MT#5
主軸制御方式油圧プログラム可能
心押し臺本體ストローク400mm
心押臺本體の移動方法機械的
標準コントローラFAUNC OI-TF
電圧/電力要件380V/25kVA
水タンク容量300L機械重量4000kg
油圧タンク容量60L外観サイズ（長さ×幅×高さ）2600×1800×1900mm

製品サイズ図
