G818S サドル型平面研削盤

クロス作業臺、高剛性コラム、精密スピンドルのレイアウトを採用し、コンパクトな構造となっています。

応力を緩和して靭性を向上させ、変形を防ぎます。

シナリオを入手する

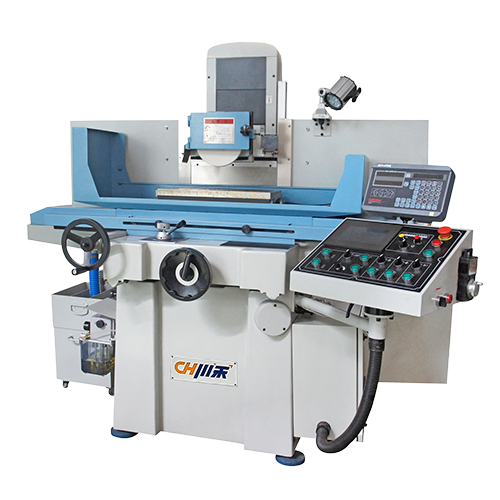

G818S サドル型平面研削盤

製品の特徴

  • 01
    主に砥石を使用して鋼、鋳鉄、非鉄金屬などの様々な材料を研削する工作機械です。ワークの材質や形狀に応じて、さまざまなクランプ方法や位置決め方法が使用できます。一般平面は電磁チャックや作業臺に直接固定して研磨でき、平面、直角面、任意角度、円筒端面などは治具(特注治具)で研磨できます。
  • 02
    この平面研削盤は、ベースに固定された一本のコラムを使用しており、主軸研削ヘッド本體はコラムに固定されており、上下（Y方向）に移動し、スライドフレームは本體に沿って前後（Z方向）に移動します。スライドフレーム上を左右（X方向）に移動します。
  • 03
    機械のコラム、メインエンジン、マシンヘッドはすべて高級鋳鉄製です。最適化設計には 3 次元コンピューター ソフトウェアが使用され、構造の內部補強材の準備が解析され、応力が緩和されて靭性が向上し、変形が防止されます。
  • 04
    X軸は獨立した油圧ステーションと油圧シリンダーを使用してメインベース上でワークベンチを前後に押し、スムーズでスムーズなX軸の動きを?qū)g現します。
  • 05
    Y軸ガイドレールは精密スライドレールを採用しており、主軸の上下動がスムーズです。精密研削ボールねじは三菱サーボモーターによって駆動され、高感度で送り精度が向上します。最小送り単位は0.001mmに達します。MPG電子ハンドホイールは従來のハンドホイールに代わるもので、送り操作がより便利になります。
  • 06
    Z 軸は、ベルトを介してネジに接続された AC モーターを使用してワークテーブルを駆動し、ホスト上で前後に移動し、スムーズな Z 軸送りを?qū)g現します。
G818S サドル型平面研削盤


仕様

ワークベンチ加工範囲

前後送り

上下構造

砥石

馬達

モーター

ワークベンチ作業エリア460X200mm
左右最大移動量540mm
前後の最大移動量240mm
作業面から主軸中心までの最大距離475mm
テーブルの最大耐荷重150kg
作業臺 Tスロット14mm×1
ワークベンチの速度

2～25m/min

前後ハンドル送り（1グリッド）0.02mm
自動前後送り0.2～12mm
早送り?早戻し（50HZ）800mm/min
上下の急速移動量0-330mm/min 設定可能
前後ハンドル送り（1グリッド）0.001/0.01mm
上下自動送り量0-0.1mm
砥石サイズΦ205mm×6～20×Φ31.75mm
主軸速度

2850rpm

スピンドルモーター2.25kW
上下駆動サーボモーター0.4kW サーボ
油圧モーター1.5kW
フラッシュモーター0.09kW
前後駆動モーター0.08kW
外観サイズ（縦×橫×高さ）1800×1400×1800mm
総重量1500kg

コンポーネントの説明

3軸ガイドレール

X軸、Z軸のガイドレールには米國産ターサイトB耐摩耗シートを貼り付けており、高荷重で摩耗が少ないため最小の動きを確保でき、加工精度の管理が容易です。

Y軸スライドレールは全セットが焼入れされており、ヘッドベースは精密研削加工が施されており、低摩擦係數と衝撃吸収性能を備えています。

Z軸にはセルフロック力のある通常のネジを使用し、ネジの自動間欠潤滑によりネジの動きをスムーズにし、ネジの摩耗を最小限に抑えます。

スピンドルグループスピンドルは臺灣の専門メーカーで生産され、日本獨自のNSK高精度マッチングベアリングを使用しており、精度は0.003mm以內に達し、生涯無給油です。
自動研削設定自動研削は粗研削、細研削、平滑研削の設定が可能です。タッチスクリーンで送り量、送り回數、各種研削方法を直接入力できます。
制御システム日本製の三菱サーボモーターと三菱PLC制御システムを採用しており、故障が少なく保守?改造?監視が容易で、世界中にメンテナンスセンターを設置しています。
LCDタッチスクリーンパネルの設定LCDタッチスクリーン、ソフトキーパネル、各種研削條件設定が一目瞭然、タッチスクリーンには様々な研削方法が搭載されており、操作は簡単で便利です。専門的なトレーニングを必要とせず、習得と理解が容易であり、パラメータはフラッシュメモリ（Flash RAM）に保存されるため、停電によるデータ損失の問題がありません。前後送りは操作パネルのボタンで設定でき、ツールは左右のインチングで設定できます。
潤滑自動非循環潤滑システムを使用して各ガイドレールとスクリューロッドにオイルを供給し、すべての主要部品がいつでも適切に潤滑されるようにします。
フケを取り除くお客様の加工要件に応じて、環境を保護し、切削液の交換時間を延長するために磁気選別機を選択できます。
工作機械の保護X方向は三重防布で保護され、Z方向レールは板金で保護されており、見た目がすっきりしており、保護効果が高く、丈夫で耐久性があります。標準の大型防沫壁パネルが切削液のガイドレールへの流入を防ぎ、機械の壽命を延ばします。
使用環境條件：

相対濕度：35～90%R/H（結露なきこと）

周囲溫度：0℃_x005f∽40℃

空気媒體: 非腐食性媒體

光: 十分な明るさと換気の良さ

工作機械は上記のような使用環境下で長期間安定して動作することが必要です。

運用?保守スペースG818S の機械寸法は長さ 1800mm、幅 1400mm、高さ 1800mm ですが、安全性と操作およびメンテナンスの利便性を考慮して、機械寸法より少なくとも 500mm 大きいスペースが必要です。
