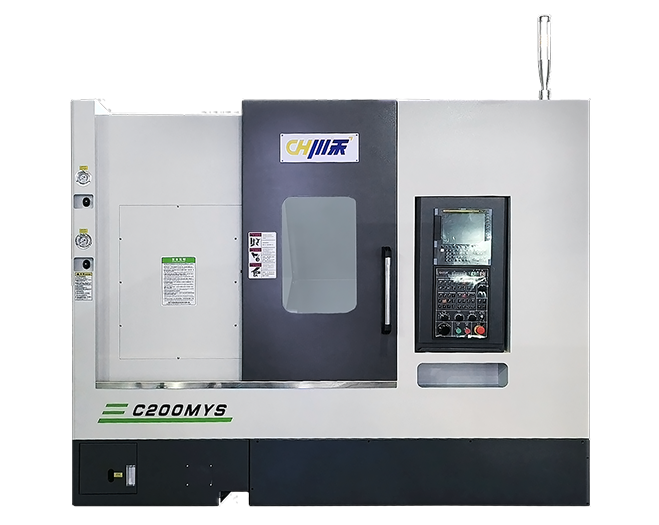

C200MYS
雙主軸單刀塔車銑復合機床

采用雙主軸單刀塔布局形式。

獲取方案
雙主軸單刀塔車銑復合機床

產品特點

  • 01
    臥式刀塔尾座車銑復合機床，整體30°高低軌斜床身在設計之處進行結構解析，抑制重切削或高速動作引起于最小程度，細致分析力的大小，力的作用位置及其變形量，確保了足夠的剛性。
  • 02
    采用高級米漢納鑄鐵，經過人工時效（熱處理）及自然時效方式去除內應力，提供了最佳剛性.穩定性及精度保持性。
  • 03
    配載高精度后置驅動電主軸，軸徑向剛性高，主軸熱溫升穩定，熱變形小，動態回轉精度高。
  • 04
    Y軸配12工位BMT55伺服動力刀塔，精密液壓尾座，能夠?qū)﹂L(zhǎng)短軸類和盤類零件自動完成內外圓柱面，內外螺紋，圓錐面，圓弧面，端面，切槽，倒角等車削工序，針對工件端面，外圓完成鉆孔·攻絲·銑面·四軸聯動銑削等工序。
雙主軸單刀塔車銑復合機床

雙主軸車銑復合

規格參數

主軸

副主軸

動力刀塔

X&Y&Z軸

其他

主軸通孔徑Φ66mm
主軸軸承直徑NN3020+100BAR+NN3018
油壓缸徑8'
主軸鼻端A 2-6
主軸馬達功率22kW
主軸傳動方式直驅
主軸傳動比

1:1

主軸轉速4300rpm
主軸額定輸出轉速2320rpm(220V)
主軸通孔徑Φ56mm
主軸軸承直徑7016/P4
油壓缸徑6'
主軸鼻端A 2-5
主軸馬達功率17.5kW(220V)
主軸傳動方式直連馬達
主軸傳動比

1:1

主軸轉速5500rpm(220V)
主軸額定輸出轉速2700rpm(220V)
刀塔型號BMT55-12T
動力刀塔容量(正反刀)12
動力刀塔馬達功率7.5/5.5/3kW（發那科）
動力刀塔馬達扭矩40/24/16Nm（發那科）
驅動馬達(換刀)匯川
換刀速度(相鄰刀/對邊刀)0.4s/1s
四方型刀具

25mm

圓形刀具Φ40mm
動力刀塔刀具規格ER32(3~22mm)
動力刀座轉速4000rpm
X/Y/Z軸最大行程

250/100/550 mm

X/Y/Z軸快速進給24/8/24m/min
X/Y/Z滑軌形式35mm/硬軌/45mm滾柱
X/Y/Z軸伺服馬達功率1.8kW
X/Y/Z軸滾珠螺桿直徑/螺距

Φ32mm/Pitch10(X、Z2）

Φ40mm/Pitch10（Z1、Y）

X/Y/Z重復定位精度0.005mm
標準控制器FAUNC OI-TF冷卻液電機功率0.55kW
電壓/功率需求380V/30kVA機器重量4500kg
油壓箱容量60L外觀尺寸(長X寬X高)

2650×1600×1900mm
