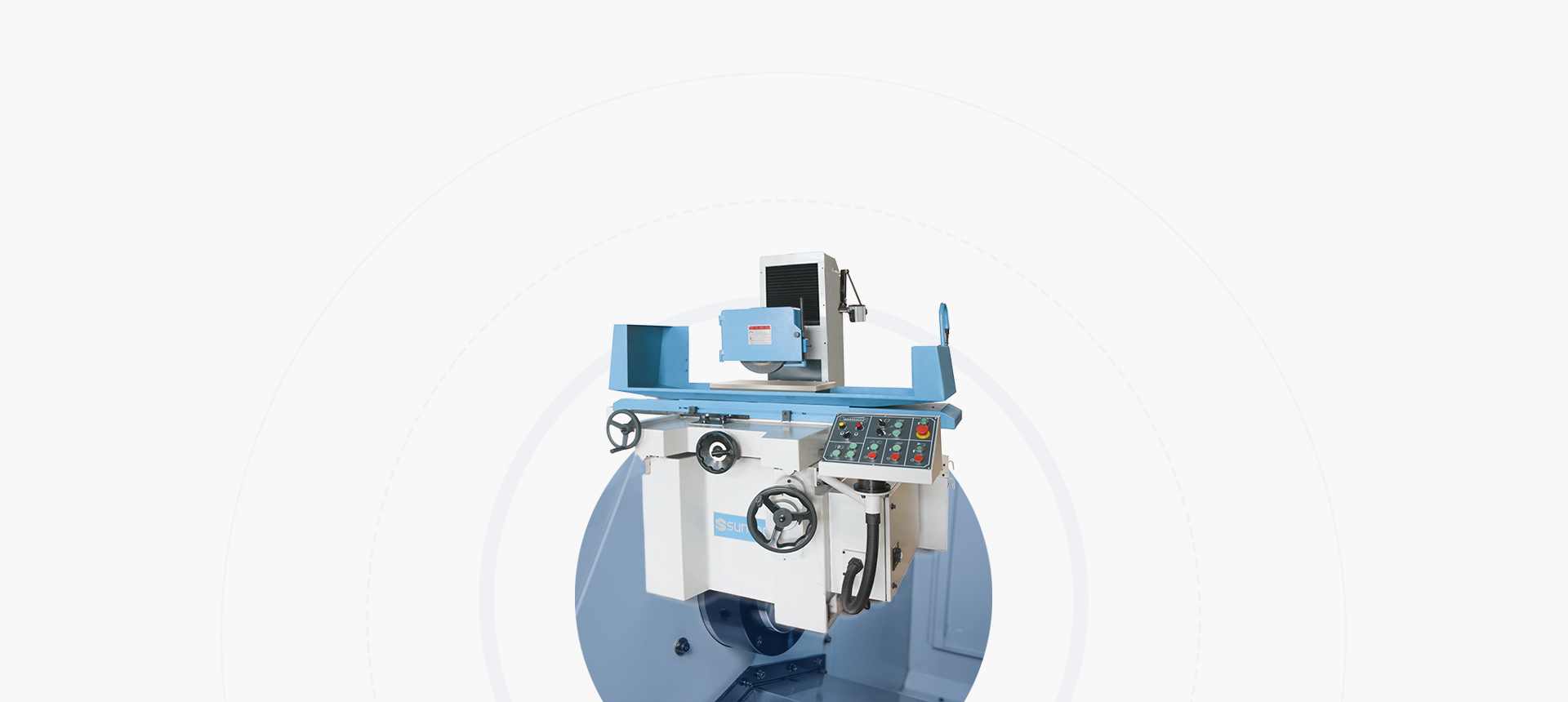

G408K鞍座式平面磨床

采用三維計算機軟件輔助優化設計，對于結構內部加強筋的配制經過分析，

并經應力消除處理，提升韌性及防止變型。

獲取方案

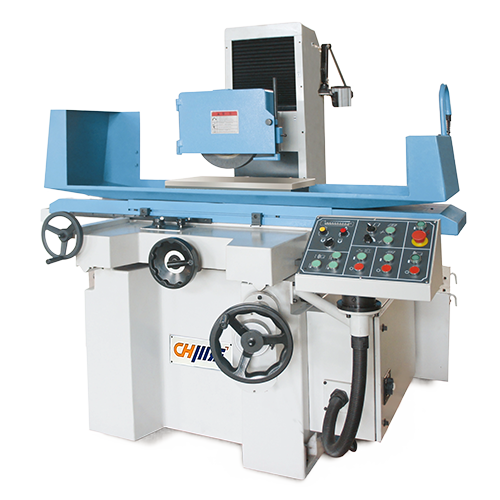

G408K鞍座式平面磨床

產品特點

  • 01
    本機床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀，可采用不同的裝夾、定位方法。一般平面，可以采用電磁吸盤或直接緊固于工作臺上進行磨削加工；平面、直角面、任意角度、圓柱端面等，可在夾具上進行磨削加工（夾具客戶自制）。
  • 02
    此型號平面磨床采用立柱固定在底座，主軸磨頭體固定在立柱上作上下（Z向）移動，工作臺通過鞍座在主機座上作前后（Y向）移動，工作臺通過油壓缸在鞍座上作左右（X向）移動的結構。
  • 03
    機臺主機、立柱，機頭均采用高級鑄鐵鑄造，采用計算機軟件輔助優化設計，結構內部加強筋的合理配置，經應力消除處理，提升韌性及防止變形。
G408K鞍座式平面磨床


規格參數

工作臺加工范圍

前后進給

上下結構

砂輪

馬達

其他

工作臺工作面積800×400mm
左右最大移動量880mm
前后最大移動量450mm
工作臺面至主軸中心最大距離580mm
工作臺最大承受重量700kg
工作臺T型槽14mm×3N
工作臺速度

2～25m/min

前后手輪進刀（1格）0.02mm
前后自動進給0.2～20mm
前后快速移動（50HZ）1000mm/min
上下快速移動量300mm/min
上下手動進刀（1格）0.01mm
砂輪尺寸Φ350mm×20-40×Φ127mm
主軸轉速

1450rpm

主軸馬達5.5kW
上下驅動馬達0.08kW
油壓馬達2.2kW
沖水馬達0.18kW
前后驅動馬達0.08kW
外觀尺寸（長×寬×高）3600×2700×1900mm
毛重3300kg

組成部分說明

Z軸傳動上下使用精密級梯形螺桿傳動，進刀精準，配有快速升降馬達，減輕勞動強度。
主軸組主軸乃機床的心臟，主軸的精度是一臺機床質量的最重要組成部分，我們采用臺灣原裝著名品牌主軸，經過嚴格的熱處理和精密加工，搭配NSK精密配對軸承，主軸內部填封特殊的潤滑脂，長期可靠使用，免予維護。
使用環境條件

相對濕度：   35～90%R／H(不結露)

環境溫度：  0℃_x005f∽40℃

空氣介質：  無腐蝕性介質

光    線：  充足，通風良好

機床應在上述工作環境下，長期穩定運轉。

操作與保養之空間G408K機臺尺寸為長3600mm,寬2700mm及高1900mm，為安全考慮以及操作和維修的便利，空間必須比機臺尺寸規格更大，建議左右各留500mm。
