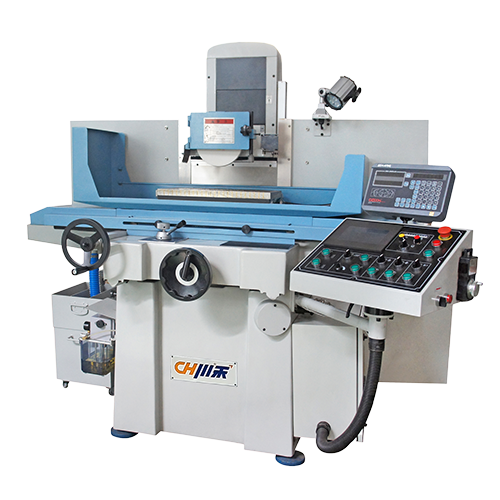

工作臺加工范圍
前后進給
上下結構
砂輪
馬達
其他
工作臺工作面積 | 460X200mm |
左右最大移動量 | 540mm |
前后最大移動量 | 240mm |
工作臺面至主軸中心最大距離 | 475mm |
工作臺最大承受重量 | 150kg |
工作臺T型槽 | 14mm×1 |
工作臺速度 | 2~25m/min |
前后手輪進刀(1格) | 0.02mm |
前后自動進給 | 0.2~12mm |
前后快速移動(50HZ) | 800mm/min |
上下快速移動量 | 0-330mm/min可設定 |
上下手輪進刀(1格) | 0.001/0.01mm |
上下自動進給量 | 0-0.1mm |
砂輪尺寸 | Φ205mm×6~20×Φ31.75mm |
主軸轉速 | 2850rpm |
主軸馬達 | 2.25kW |
上下驅動伺服馬達 | 0.4kW伺服 |
油壓馬達 | 1.5kW |
沖水馬達 | 0.09kW |
前后驅動馬達 | 0.08kW |
外觀尺寸(長×寬×高) | 1800×1400×1800mm |
毛重 | 1500kg |
三軸導軌 | X軸和Z軸導軌均粘貼美國Turcite-B耐磨片,其高負載、低磨耗,能確保最小移動量,加工精度易于控制。 Y軸滑軌整組硬化處理,頭座再經精密磨削,具有低磨擦系數和減震性能。 Z軸使用普通絲桿,有自鎖力,并采用自動間歇式潤滑絲桿,使絲桿在運動時平穩,并使絲桿達到最低磨耗。 |
主軸組 | 主軸采用臺灣專業廠家生產,內部配制日本原裝NSK高精度配對軸承,精度能達到0.003mm以內,并終生免加油。 |
自動磨削設置 | 自動磨削可設置粗磨,精磨,光磨。觸摸屏可直接輸入進刀量,進刀次數和各種磨削方式。 |
操控系統 | 采用日本三菱伺服電機和三菱PLC控制系統,故障少,易于維護、修改與監測,維修中心遍布全球。 |
LCD觸控屏面板設置 | LCD觸控屏,軟鍵式面板,各項研磨條件設定一目了然,觸控屏設置多樣磨削方式,操作簡單、方便。易學易懂,無需經過專業的培訓,其參數以閃存(Flash RAM)方式記憶儲存,沒有停電遺失數據的問題??赏ㄟ^控制面板上的按鈕設定前后進給,左右點動對刀。 |
潤滑 | 使用自動不循環潤滑系統供油給各導軌和絲桿,確保了所有關鍵部位隨時能得到合適的潤滑。 |
除屑 | 可根據客戶的加工要求,選配磁性分離器,環保和延長更換切削液時間。 |
機床防護 | X向采用三防布防護, Z向導軌采用鈑金防護,外觀整潔,防護效果好,堅固耐用。標配防濺大墻板,防止切削液流入導軌,延長機器壽命 |
使用環境條件: | 相對濕度: 35~90%R/H(不結露) 環境溫度: 0℃_x005f∽40℃ 空氣介質: 無腐蝕性介質 光 線: 充足,通風良好 機床應在上述工作環境下,長期穩定運轉。 |
操作與保養之空間 | G818S機臺尺寸為長1800mm、寬1400mm及高1800mm,為安全考慮因素以及操作和維修的便利,空間必須比機臺尺寸規格大500mm以上。 |
