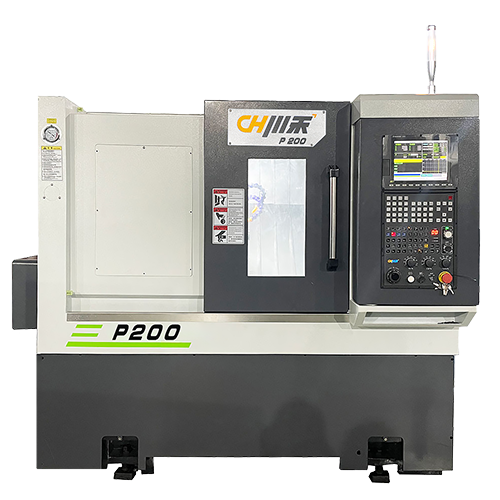

P200 排刀式車床

排刀設計，排刀座直線排刀，換刀快速精準。

節省加工時間，減少維護成本。

獲取方案
P200 排刀式車床

產品特點

  • 01
    本機為臥式數控車床，底座與床身一體式鑄件設計，床身導軌面45度傾斜，具備較大承載截面可保證高精度切削加工。高剛性，低重心，主軸近距離的結構特點
  • 02
    排刀設計，排刀座直線排刀，換刀快速精準，節省加工時間，減少維護成本
  • 03
    高精度單元主軸，軸徑向剛性高，主軸熱溫升穩定，熱變形小，動態回轉精度高
  • 04
    能夠?qū)Ω黝惲慵瓿蓛?nèi)外圓柱面，圓錐面，圓弧面，端面，切槽，內外螺紋，倒角等工序的切削加工
  • 05
    選配棒材送料機&桁架機械手&關節機械手實現“無人化”自動生產
P200 排刀式車床


規格參數

加工范圍

主軸

X&Z軸

電機功率

其他

床鞍上最大旋徑Φ400mm
最大車削直徑Φ300mm
標準車削直徑Φ150mm
拖板上回轉直徑Φ126mm
最大車削長度320mm
卡盤尺寸8'
棒材容徑

Φ52mm

主軸鼻端A 2-6
主軸軸承型號NN3020+100BAR+NN3018
主軸通孔徑Φ66mm
主軸傳動方式皮帶傳動
主軸傳動比1:1
主軸最高轉速4200rpm
主軸額定扭矩65Nm
X/Z軸最大行程460/340mm
X/Z軸快速進給30m/min
X/Z軸滑軌形式35mm 線軌
X/Z軸滾珠螺桿直徑/螺距Φ32mm/Pitch10
X/Z軸定位精度0.008mm/1000mm
X/Z軸重復定位精度≤0.005mm
主軸馬達功率11kW
X軸伺服馬達額定扭矩8Nm
Z軸伺服馬達額定扭矩8Nm
液壓站電機0.75kW
水泵電機0.55kW
熱冷交換機300W
標準控制器SYNTEC 22TA刀庫5排刀座
電壓/功率需求380V/19kVA四方型刀具≤25mm
油壓箱容量30L圓形刀具Φ32mm
機器重量2800kg外觀尺寸（長×寬×高）2200×1600×1700mm

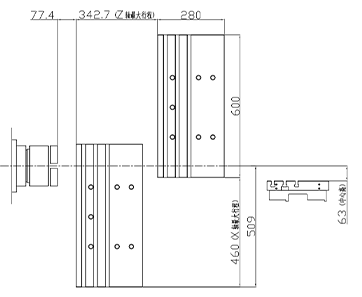

產品尺寸圖

排刀車床
