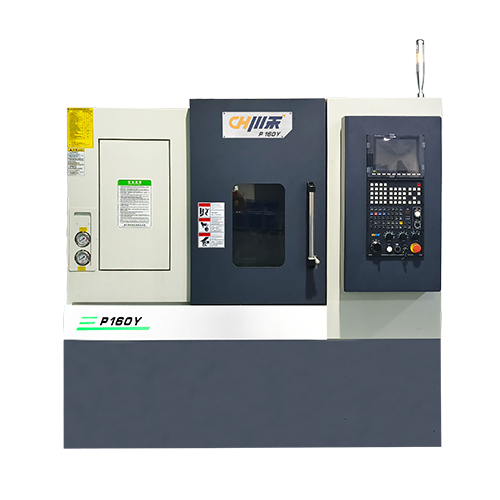

P160Y車銑復合數控機床

加工能力強大，性價比高，適合于大批量復雜零件的加工。

獲取方案
P160Y車銑復合數控機床

產品特點

  • 01
    本系列臥式刀塔尾座車銑復合機床，整體30°斜床身在設計之處進行結構解析，抑制重切削或高速動作引起于最小程度，細致分析力的大小，力的作用位置及其變形量，確保了足夠的剛性。
  • 02
    內藏式刀塔Y軸矩陣式四線軌結構，大大提高了車/銑削的剛性與穩定性。
  • 03
    高精度伺服同步電主軸，C軸分度精度高，軸徑向剛性高，主軸熱溫升穩定，熱變形小，動態回轉精度高。
  • 04
    選配棒材送料機+接料器，實現復雜零件的高效率·高精度自動化加工。選配桁架自動化機械手實現小批量多品種工件的自動化加工。
P160Y車銑復合數控機床


規格參數

加工范圍

主軸

X&Z軸

電機功率

刀塔

其他

床鞍上最大旋徑Φ400mm
最大車削直徑Φ320mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度300mm
卡盤尺寸6'
棒材容徑

Φ46mm

主軸鼻端A 2-5
主軸同步伺服電主軸
主軸通孔徑Φ66mm
最小主軸定位精度（C軸）0.001°主軸馬達+磁環+碟剎
動態精度（C軸）±0.02°主軸馬達+磁環+碟剎
額定扭矩

65Nm

主軸最高轉速4200rpm
X/Y/Z軸最大行程175+10/320mm
X/Y/Z軸快速進給30m/min
X/Y/Z滑軌形式30mm線軌
X/Y/Z軸滾珠螺桿直徑/螺距Φ32mm/Pitch10
X/Z軸定位精度0.008/1000mm
X/Z軸重復定位精度≤0.005mm
主軸電機11kW
X/Z軸伺服馬達額定扭矩8.34Nm
動力電機11Nm
液壓站電機1.5kW
水泵電機0.55kW
空調300W
刀塔型號BMT40-15T
換刀速度（相鄰刀/對邊刀）0.27s/ 0.57s
四方型刀具≤20mm
圓形刀具Φ32mm
動力頭（刀塔）刀具規格ER25（1~13mm）
動力頭最高轉速5000rpm
標準控制器SYNTEC 22TA
水箱容量300L
油壓箱容量60L
電壓/功率需求380V/20kVA
機器重量3100kg
外觀尺寸（長×寬×高）2200×1600×1700mm

產品尺寸圖
