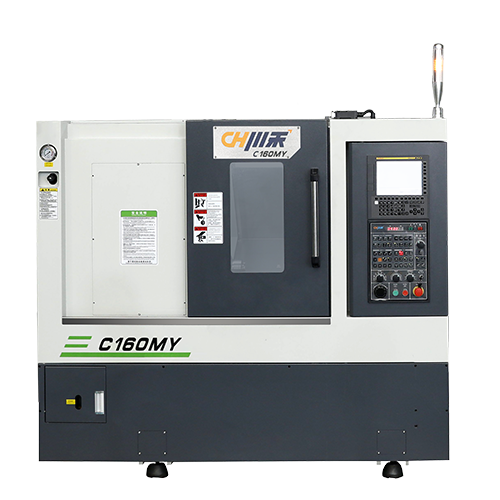

C160MY車銑復合數控機床

主軸熱溫升穩定，熱變形小，動態回轉精度高。

獲取方案
C160MY車銑復合數控機床

產品特點

  • 01
    本系列臥式刀塔尾座數控車床，整體30°斜床身在設計之處進行結構解析，抑制重切削或高速動作引起于最小程度，細致分析力的大小，力的作用位置及其變形量，確保了足夠的剛性。
  • 02
    采用高級米漢納鑄鐵，經過人工時效（熱處理）及自然時效方式去除內應力，提供了最佳剛性.穩定性及精度保持性。
  • 03
    配載高精度單元主軸，雙列滾柱型重切軸承，軸徑向剛性高，主軸熱溫升穩定，熱變形小，動態回轉精度高。
  • 04
    配12工位BMT40伺服動力刀塔，精密液壓尾座，能夠?qū)﹂L短軸類和盤類零件自動完成內外圓柱面，內外螺紋，圓錐面，圓弧面，端面，切槽，倒角等車削工序，針對工件端面，外圓完成鉆孔·攻絲·三軸聯動銑削等工序。
C160MY車銑復合數控機床


規格參數

加工范圍

主軸

X&Z軸

電機功率

刀塔

尾座

其他

床鞍上最大旋徑Φ400mm
最大車削直徑Φ225mm
標準車削直徑Φ150mm
拖板上最大回轉直徑Φ300mm
最大車削長度240mm
卡盤尺寸6'
棒材容徑

Φ46mm

主軸鼻端A 2-5
主軸軸承型號同步伺服電主軸
主軸通孔徑Φ66mm
最小主軸定位精度（C軸）0.001°主軸馬達+磁環+碟剎
動態精度（C軸）±0.02°主軸馬達+磁環+碟剎
額定扭矩65Nm
主軸最高轉速4500rpm
X/Z軸最大行程110/70/250mm
X/Z軸快速進給28/8/28m/min
X/Z滑軌形式30mm 線軌
X/Z軸滾珠螺桿直徑/螺距Φ32mm/Pitch10
X/Z軸定位精度0.008mm/1000mm
X/Z軸重復定位精度≤0.005mm
主軸電機11kW
X/Z軸伺服馬達額定扭矩8.34Nm
動力電機11Nm
液壓站電機1.5kW
水泵電機0.55kW
空調300W
刀塔型號BMT40-12T
換刀速度（相鄰刀/對邊刀）0.27s/ 0.57s
圓形刀具Φ32mm
四方型刀具≤20mm
動力頭（刀塔）刀具規格ER25（1~13mm）
動力刀座最高轉速5000rpm
心軸內錐孔MT#4
心軸的直徑70mm
心軸的行程100mm
心軸控制方式液壓可程式
尾座本體行程200mm
尾座本體移動方式機械
標準控制器SYNTEC 22TA電壓/功率需求380V/20kVA
水箱容量300L機器重量3200kg
油壓箱容量60L外觀尺寸（長×寬×高）2200×1600×1700mm

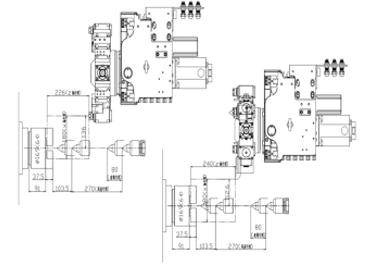

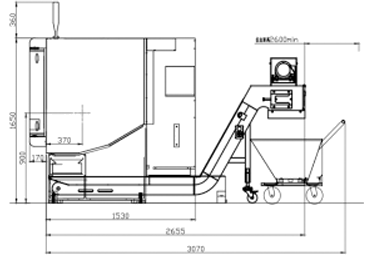

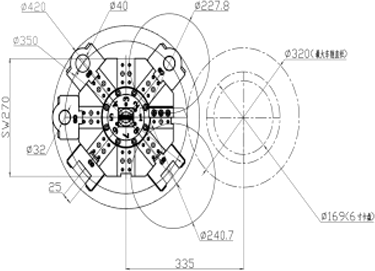

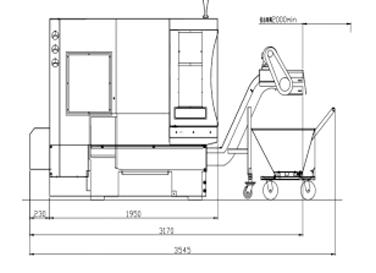

產品尺寸圖

車銑復合機床

車銑復合機床

車銑復合機床

車銑復合機床
