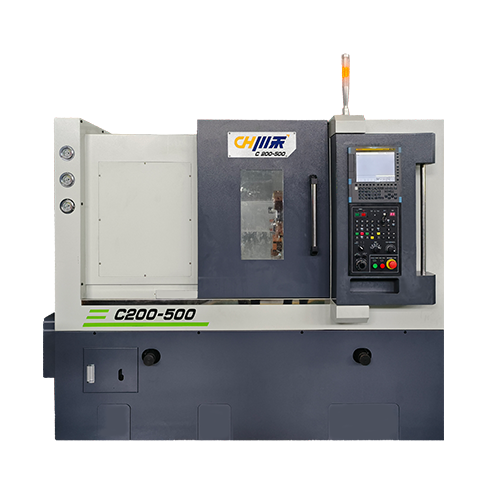

C200-500刀塔數控車床

軸徑向剛性高，主軸熱溫升穩定，熱變形小，動態回轉精度高。

獲取方案
C200-500刀塔數控車床

產品特點

  • 01
    本系列臥式刀塔尾座數控車床，整體30°斜床身在設計之處進行結構解析，抑制重切削或高速動作引起于最小程度，細致分析力的大小，力的作用位置及其變形量，確保了足夠的剛性。
  • 02
    采用高級米漢納鑄鐵，經過人工時效（熱處理）及自然時效方式去除內應力，提供了較佳剛性.穩定性及精度保持性。
  • 03
    配載高精度單元主軸，雙列滾柱型重切軸承，軸徑向剛性高，主軸熱溫升穩定，熱變形小，動態回轉精度高。
  • 04
    標配德國霄特12工位伺服刀塔，精密液壓尾座，能夠?qū)﹂L短軸類和盤類零件自動完成內外圓柱面，內外螺紋，圓錐面，圓弧面，端面，切槽，倒角等工序。
C200-500刀塔數控車床


規格參數

加工范圍

主軸

X&Z軸

電機功率

刀塔

尾座

其他

床鞍上最大旋徑Φ560mm
最大車削直徑Φ400mm
標準車削直徑Φ200mm
拖板上回轉直徑Φ300mm
最大車削長度488mm
卡盤尺寸8'
棒材容徑

Φ52mm

主軸鼻端A 2-6
主軸軸承型號NN3020+100BAR+NN3018
主軸通孔徑Φ66mm
主軸傳動方式皮帶傳動
主軸傳動比1:1
主軸最高轉速4200rpm
主軸額定扭矩89.5 Nm
X/Z軸最大行程230+15/530mm
X/Z軸快速進給30m/min
X/Z軸滑軌形式45mm 線軌
X/Z軸滾珠螺桿直徑/螺距Φ32/40mm*Pitch10
X/Z軸定位精度0.008mm/1000mm
X/Z軸重復定位精度≤0.005mm
主軸電機11kW
X軸伺服馬達額定扭矩11.5Nm
Z軸伺服馬達額定扭矩11.5Nm
液壓站電機1.5kW
水泵電機0.55kW
空調300W
刀塔型號100-12T
換刀速度（相鄰刀/對邊刀）0.27s/0.57s
圓形刀具Φ40mm
四方型刀具≤25mm
心軸內錐孔MT#5
心軸控制方式液壓可程式
尾座本體行程400mm
尾座本體移動方式機械
標準控制器FAUNC OI-TF
電壓/功率需求380V/25kVA
水箱容量300L機器重量4000kg
油壓箱容量60L外觀尺寸（長×寬×高）2600×1800×1900mm

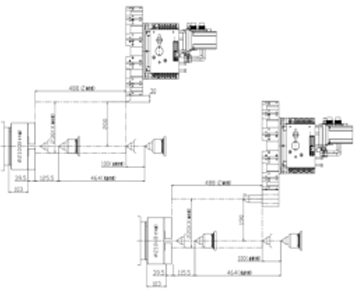

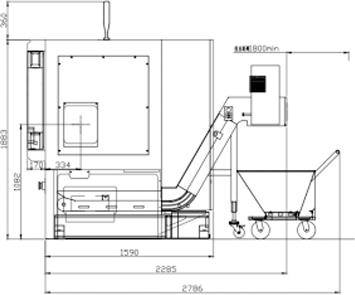

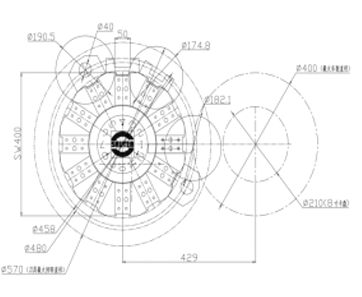

產品尺寸圖

刀塔車床

刀塔車床

刀塔車床

刀塔車床
