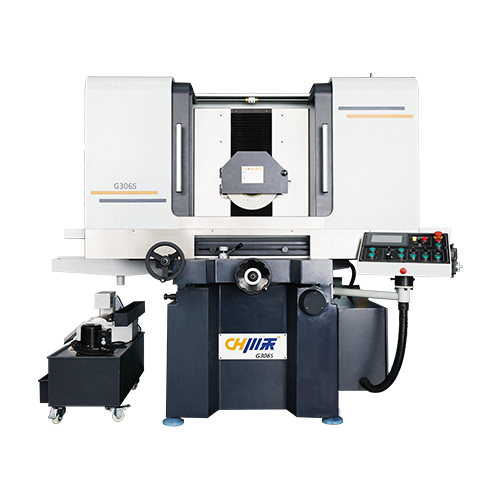

G306S鞍座式全罩平面磨床

采用三維計算機軟件輔助優化設計，對于結構內部加強筋的配制經過分析，

并經應力消除處理，提升韌性及防止變型。

獲取方案
G306S鞍座式全罩平面磨床

產品特點

  • 01
    本機床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀，可采用不同的裝夾、定位方法。一般平面，可以采用電磁吸盤或直接緊固于工作臺上進行磨削加工；平面、直角面、任意角度、圓柱端面等，可在夾具上進行磨削加工（夾具客戶自制）。
  • 02
    主軸磨頭體固定在立柱作上下（Z向）移動，滑動座沿主機前后（Y向）移動，工作臺在滑動座上左右（X向）移動的結構。
  • 03
    機臺之主機采用高級鑄鐵(蘇州沙特卡）鑄造，采用三維計算機軟件輔助優化設計，結合內部加強筋，以粗壯加強筋強化，提升韌性及防止變型。
  • 04
    X軸采用外置獨立液壓站，通過油壓缸推動工作臺在主機座上來回移動，實現X軸運動平穩順暢。減少溫升對主機變型的影響，慢速溢流可以讓工作臺最慢移動量為2m/min，磨硬脆材料更佳。
  • 05
    Y軸采用交流電機通過皮帶與滾珠絲杠聯接，變頻器調速帶動滑動座在主機上前后移動，比同業的前后控制器運行更加精密平穩，修整砂輪更加方便，噪音與振動都很小。
G306S鞍座式全罩平面磨床


規格參數

工作臺加工范圍

前后進給

上下結構

砂輪

馬達

其他

工作臺工作面積600×300mm
左右最大移動量680mm
前后最大移動量340mm
工作臺面至主軸中心最大距離570mm
工作臺最大承受重量420kg
工作臺T型槽14mm×1N
工作臺速度

2～25m/min

前后手輪進刀（1格）0.02mm
前后自動進給0.2～20mm
前后快速移動（50HZ）1000mm/min
上下快速移動量0-330mm/min可設定
上下手動進刀（1格）0.001/0.01mm
上下自動進給量0-0.1mm
砂輪尺寸Φ350mm×20-40×Φ127mm
主軸轉速

1450rpm

主軸馬達3.7kW
上下驅動伺服馬達0.4kW伺服
油壓馬達1.5kW
沖水馬達0.18kW
前后驅動馬達0.08kW
外觀尺寸（長×寬×高）2600×2400×1900mm
毛重2200kg

組成部分說明

三軸導軌

X軸采用一平一V式設計，適于各種磨削，工作臺之滑軌面貼覆進口原裝鐵氟龍(Turcite-B)，以減少阻尼系數使工作臺運行平穩，經工藝精湛的手工刮花作業，配合自動潤滑系統強制潤滑， 確保精度及耐久性，增長機臺使用壽命。

Y軸滑軌采用雙V式設計貼覆Turcit-B,經手工精密鏟刮確保其順暢移動。鋼板電機通過同步皮帶與精密滾珠絲桿傳動，確保前后運動平穩和順暢。

Z軸滑軌采用精密滑動導軌，接觸面大。精密磨削級滾珠螺桿配以三菱伺服馬達驅動，剛性高，反映靈敏，最小進刀精度可以達到0.003mm。

主軸組主軸乃機床的心臟，主軸的精度，是一臺機床質量的標志。306系列機床全部采用臺灣名牌主軸，搭配穩定的立柱和低振動主軸馬達，切削功率大，且在精度上亦能有高保持性，主軸內部填封特殊的潤滑脂，并采用獨特迷宮型密封防護設計，使主軸長期使用，免予維護。
操控系統

采用日本三菱伺服電機和三菱PLC控制系統，故障少，易于維護、修改與監測，維修中心遍布全球。

LCD觸控屏面板設置：LCD觸控屏，軟鍵式面板，各項研磨條件設定一目了然，觸控屏設置多樣磨削方式，操作簡單、方便。易學易懂，無需經過專業的培訓，其參數以閃存(Flash RAM)方式記憶儲存,沒有停電遺失數據的問題。可通過控制面板上的按鈕設定前后進給，左右點動對刀。

潤滑采用強制式間歇潤滑裝置，一方面可自動并完全潤滑整部機器，另一方面也可避免潤滑油過多，節省不必要出油。
除屑標配磁性分離器，提升切削表面質量，環保和減少更換切削水的時間。
機床防護標配船型防濺板和后大墻板，使工作臺內切削液不會飛濺到工作臺外面。
使用環境條件

相對濕度：  35～90%R／H(不結露)

環境溫度：  0℃_x005f∽40℃

空氣介質：  無腐蝕性介質

光    線：  充足，通風良好

機床應在上述工作環境下，長期穩定運轉。

操作與保養之空間G306S機臺之尺寸為長2600mm、寬2400mm及高1900mm，為安全考慮因素以及操作和維修的便利，空間必須比機臺尺寸規格更大，建議兩邊各留500mm。
